جرثقیلهای سقفی ایستاپل / تک پل و دو پل
تمامی جرثقیلهای سقفی شرکت ایستاپل در دو نوع «تک پل» و «دو پل» طراحی و ساخته میشوند.

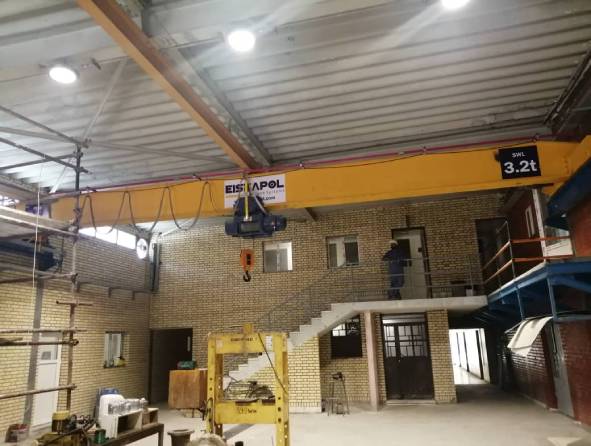

این نوع از جرثقیلهای تک پل (Single Girder) از یک تیر اصلی تشکیل شده اند و ابتدا و انتهای این تیر (پل) روی راهبرهای طولی (End Truck) متصل میباشد. در این جرثقیلها بالابرهای مونوریل (monorail) یا لوهدروم (low headroom) روی بال پایین پل نصب گردیده و عملیات بالابری را مسیر میسازد. در شرکت ایستاپل، جرثقیل سقفی تک پل، با توجه به طراحی سازه و نوع بالابرها (اعم از: لوهدروم یا مونوریل) در تناژهای 2تن، 3.2تن، 5تن، 6.3تن، 8 تن، 10تن و 12.5تن طراحی و ساخته میشوند.
طراحی جرثقیلهای تک پل نیز مانند جرثقیلهای دو پل، باید از استانداردهای DIN:15018H2,B3 ، fem و دیگر استانداردهایی که در پایین صفحه قابل دسترسی هستند، پیروی نمایند. دیگر موارد تکمیلی (جهت طراحی و ساخت جرثقیلها) را میتوانید در بخش مقالات و صفحات مربوط به استانداردها مشاهده نمایید. ایستاپل تضمینکننده بالاترین کیفیت ممکن برای شماست.

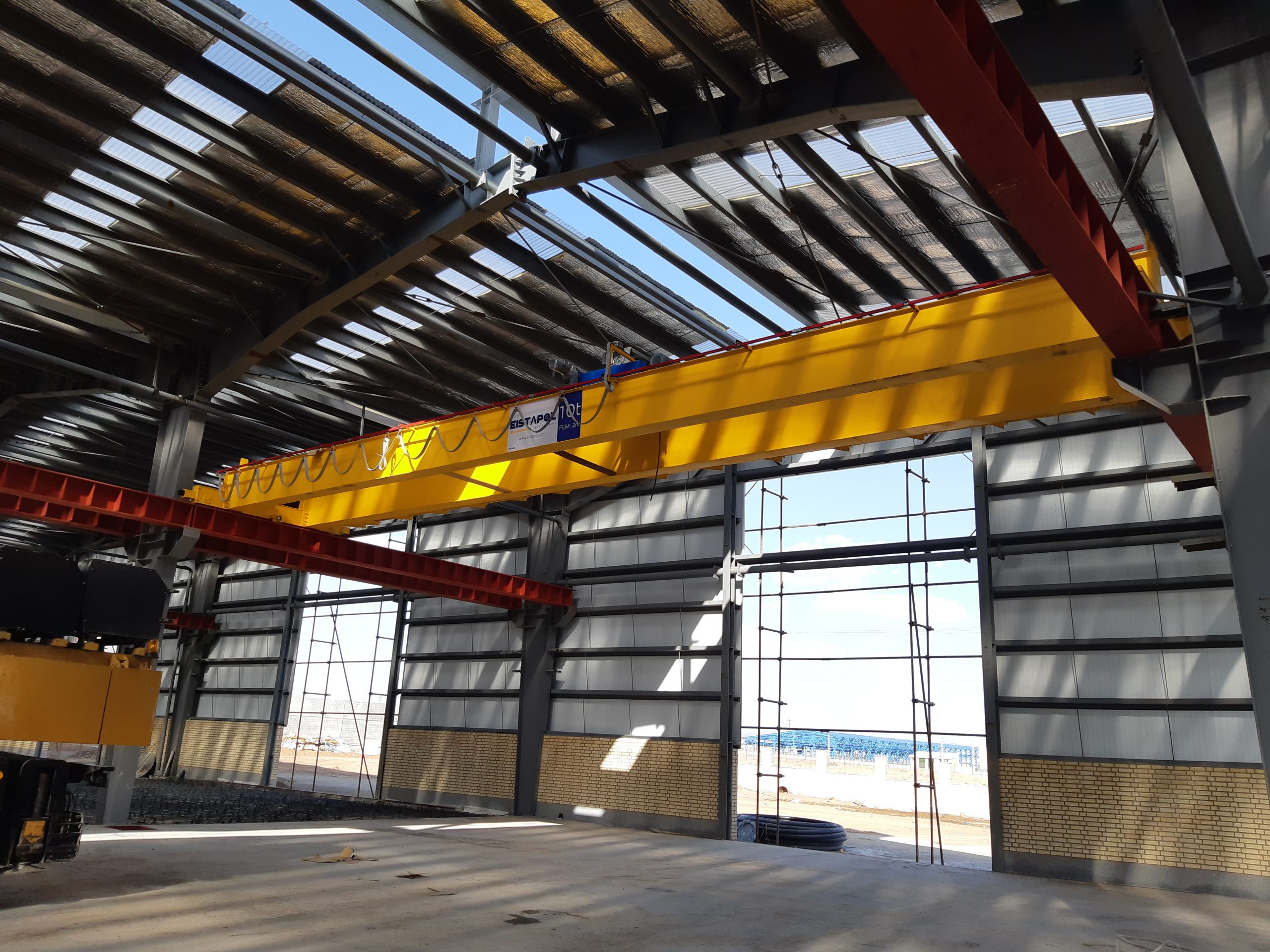

این نوع از جرثقیلهای دوپل (Double Girder) از دو تیر اصلی تشکیل شده اند و ابتدا و انتهای این تیرها (پل) روی راهبرهای طولی (End Truck) متصل شده و با ریل گذاری مناسب، تعبیۀ کالسکه و بالابر، حرکت عرضی و بالابری جرثقیل را مسیر میسازد. جرثقیل های سقفی دو پل، به واسطۀ داشتن راهروی تعمیرات، امکان نصب کابین اپراتور، فضادهی بیشتر و تحمل تناژ بالاتر، کاربرد بیشتری از دیگر انواع تک پل دارند.
طراحی جرثقیلهای دو پل نیز مانند جرثقیلهای تک پل، باید از استانداردهای DIN:15018H2,B3 ، و دستهبندی بر حسب نوع کاربری، با استاندارد fem از کلاسهای کاری 1Am، 1Bm، 4m، 3m، 2m و 5m طراحی و ساخته میشوند. علاوهبر رعایت کلیۀ استانداردهای فوق، بسته به موقعیت جغرافیایی و محیطی (مانند میزان رطوبت و دما) رعایت استانداردهای DIN:55928 نیز در طراحی این جرثقیلها ضروری میباشد.
استاندارهای مربوط به ساخت سازههای جرثقیلها شامل: ASME – ISO – DIN – FEM و CMAA میشوند.
جرثقیل سقفی یکی از پرکاربردترین تجهیزات جابهجایی بار در کارخانهها، سولهها و کارگاههاست. این جرثقیلها روی ریلهای نصبشده در ارتفاع حرکت میکنند و فضای کف سالن را آزاد نگه میدارند. دو نوع اصلی آنها تکپل و دوپل هستند که انتخاب درست بین آنها تأثیر مستقیم روی هزینه، ایمنی و کارایی دارد.
در این نوع سازههای جرثقیلی، یک تیر اصلی (پل) وجود دارد و بالابر معمولاً از بال زیرین تیر حرکت میکند.
مزایا:
کاربرد مناسب: کارگاههای متوسط، انبارها، خطوط تولید سبک و متوسط
در این مدل دو تیر اصلی موازی وجود دارد و بالابر روی ریل پلها حرکت میکند.
مزایا:
کاربرد مناسب: صنایع سنگین، کارخانههای فولاد، ریختهگری و خطوط تولیدی بزرگ.
✓ نکته مهم:
صرفنظر از تکپل یا دوپل بودن، طراحی و ساخت باید مطابق استانداردهای روز جهانی انجام شود تا ایمنی و عمر مفید دستگاه تضمین گردد.
برای انتخاب دقیقتر، مشخصات ظرفیت مورد نیاز، دهانه سوله، ارتفاع مفید و نوع کاربری خود را اعلام کنید تا بهترین گزینه پیشنهاد گردد.
